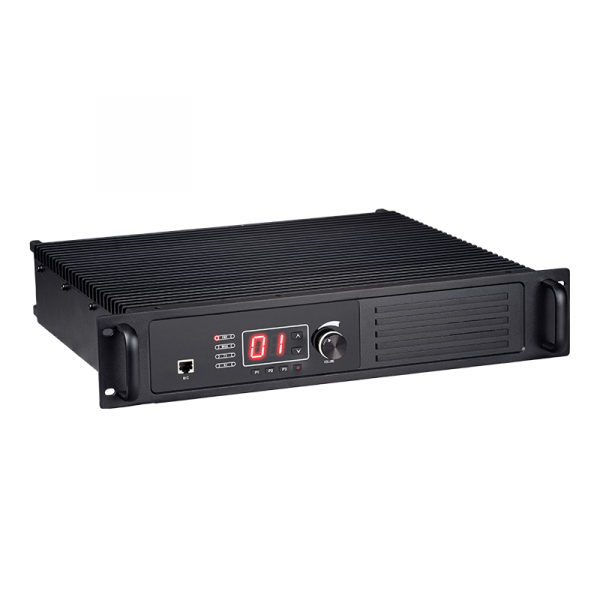

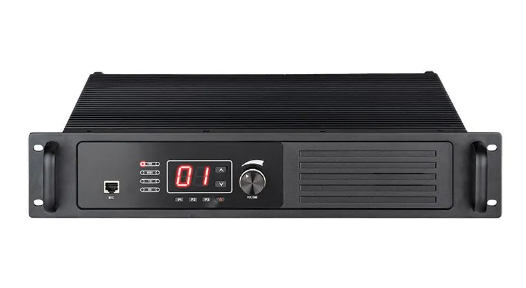

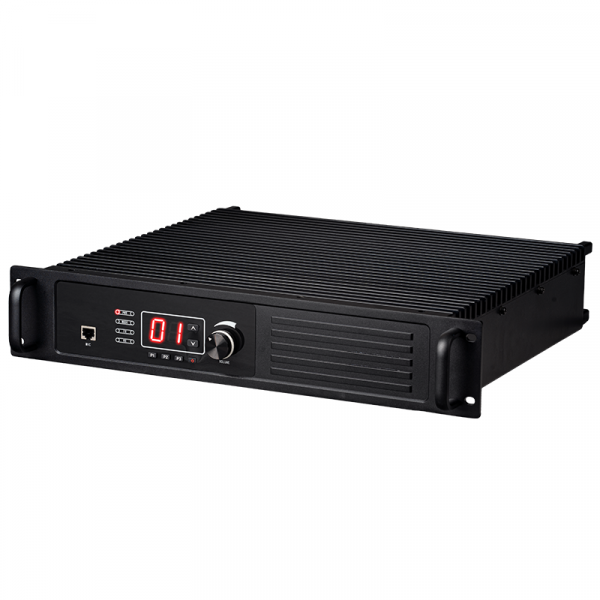

SPHERE DMR D-50

Ретранслятор Sphere DMR D-50 - это устройство связи, разработанное и произведенное для профессиональных пользователей. Оно поддерживает различные форматы связи, DMR - цифровой режим, совместим со всеми производителями и обычный аналоговый режим. Он предназначен для служб общественной безопасности, коммунальных служб, транспорта, энергетики, аварийно-спасательных служб и других профессиональных пользователей, чтобы обеспечить мгновенную и доступную связь.

Ретранслятор Sphere DMR D-50 - это устройство связи, разработанное и произведенное для профессиональных пользователей. Оно обеспечивает различные форматы связи, функцию IP-соединения и функцию цифровой транкинговой связи-опционально.

Передовая радиочастотная технология
В радиокодерах Sphere DMR D-50 используется радиочастотная технология нового поколения с высокой чувствительностью и высокой степенью подавления шума. Функция цифровой коррекции ошибок вокодера позволяет передавать чистый голос в самых шумных условиях.

Sphere DMR D-50 оснащен превосходным радиочастотным передатчиком и высокоэффективным модулем усилителя мощности. Благодаря конструкции рассеивателя тепла из алюминиевого сплава большой площади, он может непрерывно излучать высокую мощность в 50 Вт. В то же время, эта серия устройств успешно прошла ускоренный ресурсный тест , обеспечив надежную связь в любую погоду с превосходным качеством.

Передатчик

Выходная мощность 5~ 50 Вт

Интервал передачи 6,25 кГц/12,5 кГц/25 кГц

Передача -36 дБм (≤1 ГГц) -30 дБм (>1 ГГц)
FM-модуляция 16K0F3E при 25 кГц 11K0F3E@12.5kHz
Искажение звука ≤3%
Отклик звука +1 ~ -3 дБ 4FSKDigital
Модуляция только для передачи голоса и данных
7K60FXD@12.5kHz
7K60FXW при 125 кГц
Только данные
4K00F1D@6.25kHz
Голос и передача данных
4K00F1W@6.25kHz
FM-гул и шумы 40 дБ при 12,5 кГц 45 дБ при 25 кГц
Цифровая ошибка FSK 1,5%
Мощность соседнего канала 60 дБ при 125 кГц
70 дБ при частоте 25 кГц
Паразитное излучение 36 дБм (около 1 ГГц)  30 дБм (>1 ГГц)

Приемник
Расстояние между каналами 6,25кГц 1 12,5 КГЦ2 1 25 КГЦ2
Чувствительность в аналоговом режиме  0,3мкВ (12 дБ СИНАД)
0,22 мкВ (типовая) (12 дБ СИНАД)
0,4мкВ(SINAD 20 дБ)

Чувствительность в цифровом режиме  0,28мкВ(3%BER@12.5kHz)
0,3мкВ(3%BER@6.25kHz
Избирательность по соседнему каналу   62 дБ при 6,25кГц
70 дБ при 12,5кГц
75 дБ при частоте 25 кГц
Интермодуляционная избирательность 70 дБ
Блокировка 95 дБ
Ложный отклик
Подавление 90 дБ
Номинальная мощность звука
(<5%) 2,0 Вт / 8 Ом
Проводимое излучение
Ложный сигнал <-57 дБм
Общие
Диапазон частот UHF1: 400-470 МГц или VHF: 136-174 МГц
Пропускная способность канала 600
Емкость зоны 32 (МАКСИМУМ 32 канала в каждой зоне)
Размеры (ДхШхВ) 420x483x132,5 мм
Вес 15 кг
Входное напряжение (переменный ток) 220 В
Входное напряжение (DC) 13,6 В+15 В%
Ток (в режиме ожидания) <800 мА
Ток (излучение) 11 А
Приемник <1900 мА
Стабильность частоты ±0,5ppm
Коэффициент волнового сопротивления  50 Ом
Тип вокодера AMBE+2

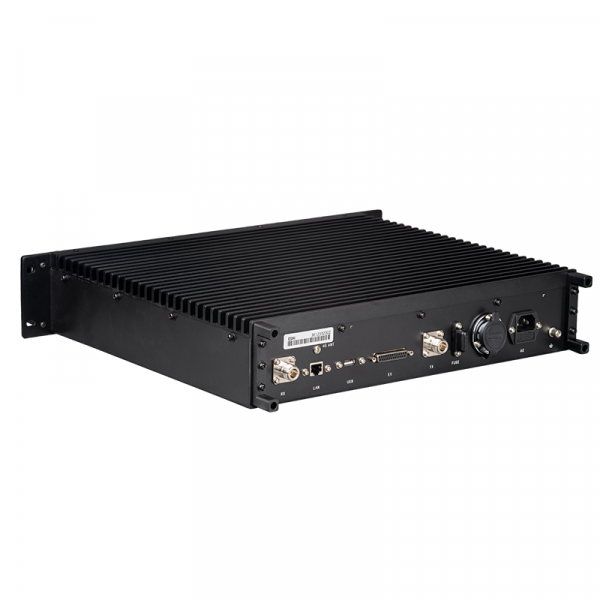

Тип ВЧ-соединителя Tx (N) и Rx (N)
ЖК-дисплей  есть диодный

Интеллектуальный Ip-контроллер - опционально
Процессор Freescale i.mx6Q 4 ядра
Оперативная память 1 ГБ DDR3
Встроенная память 8 ГБ
Разъем SD Micro SD.Max 128 ГБ
Интерфейс дисплея 24-битный RGB
Разъем USB Mini USB2.0 (OTG)
