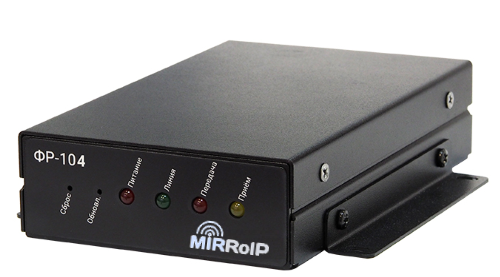

ROIP ШЛЮЗ ФР-104
![ROIP ШЛЮЗ ФР-104](https://gidradio.ru/files/products/104.800x600.png?cc662beb70f9187f5fc4ffc5a1f7cd82)
![ROIP ШЛЮЗ ФР-104](https://gidradio.ru/files/products/104.800x600.png?cc662beb70f9187f5fc4ffc5a1f7cd82)
ФР-104 – версия шлюза ФР-101 обладающая расширенными возможностями для создания радиосетей состоящих из 3-х и более узлов:
- Поддерживает до 10-ти одновременных IP-соединений произвольной топологии.
- Может работать в режиме multicast в сетях, не поддерживающих данный режим самостоятельно.
- Позволяет измерять и передавать по IP-сети уровень принимаемого сигнала (RSSI) для сервера компорации.
- Работает в качестве ретранслятора по IP каналу для подключенных к нему устройств "Радиокупол".
С ценами на RoIP шлюз ФР-104 Вы можете ознакомиться здесь

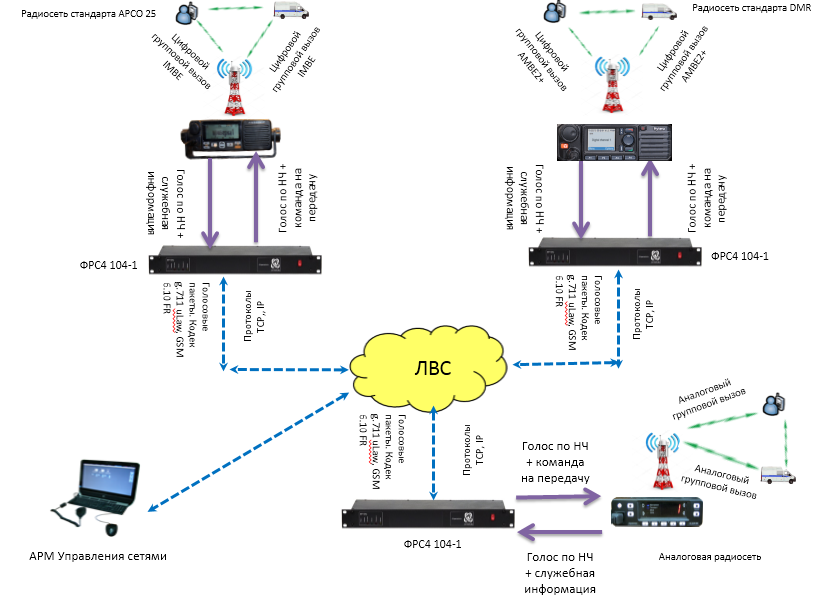

Как это работает:
Область применения
- Удаленное управление радиостанцией с помощью собственной ЛВС или через сеть ИНТЕРНЕТ (причём сети могут быть разнородными) .
- Объединение до 10-ти зон радиосвязи в единую радио сеть
- Объединение разнородных радиосетей без использования модуля «Коммутация» и АРМ «Диспетчер»
- Обеспечение непрерывным покрытием радиосигнала трасс и сложных объектов инфраструктуры.
Настройка RoIP шлюза производится через веб-интерфейс или командную строку (telnet или RS232)
Шлюз ФР-104 может передавать сообщения на 10 шлюзов ФР-10x по схеме "звезда" являясь по сути сервером.
Если передача сообщения на сеть шлюзов осуществляется через пульт управления или програмой то 1 из 10 подключений ФР-104 резервируется для этого соединения.
Пример подключения из 9 шлюзов ФР-101, 1 шлюза ФР-104 и компонента управления на картинке ниже:

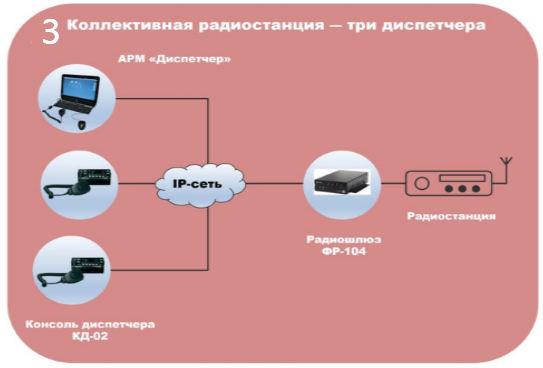

Схема подключения устройств управления к шлюзу ФР-104
Общение через удаленную радиостанцию подключенную к шлюзу ФР-104 можно вести:
- С помощью бесплатной программы Форком СФ
- С помощью АРМ "Диспетчер". В этом случае возможна запись всех переговоров АРМ "Диспетчером", а так же переключение радиоканалов если радиостанция поддерживает эту возможность.
- С помощью диспетчерских консолей КД-02 и КД-03. При использовании КД-03 возможно переключать на удаленной радиостанции каналы если радиостанция поддерживает эту возможность.
- С помощью другого шлюза серии ФР и соединенной к нему радиостанцией.
Для удобства использования программ "АРМ Диспетчер" и Форком СФ предлагается использовать гарнитуру КД-01М
Шлюз ФР-104 совместим с компонентами:
- Софт: Форком СФ, АРМ «Диспетчер»
- IP-устройства: ФР-101, ФР-104, Сервер компарации, Сервер записи переговоров, ЦДГ, Пульты КД-02/03
Параметр | Значение |
Входное сопротивление аудио входа. | Балансный вход, 10кОм. |
Входной уровень @ КНИ не более 0.1% | От 100мВ до 2В. |
Диапазон воспроизводимых частот | 20 Гц – 3600 Гц |
Выходной уровень @ КНИ не более 0.1% | От 100мВ до 2В. |
Выходное сопротивление аудиовыход | 400 Ом |
Входное сопротивление входов COR, AUX0, AUX1, AUX2 | 47 кОм |
Напряжение переключения | 2.5 В |
Защита | До 10В |
Тип выхода | Открытый коллектор, подтяжка к +5В/100mA |
Тип интерфейса | Ethernet, разъем RJ-45 |
Протоколы | TCP, UDP, IP |
Аудио кодек | g.711 uLaw, GSM 6.10 FR |
Настройка/конфигурирование | Web, telnet или RS232 |
Разъем подключения к радиостанции | DB26, «мама» |
Напряжение питания | 12В +-4В ток не более 0.5А |
