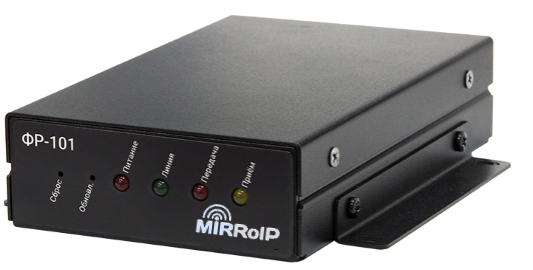

ФР-101 – RoIP шлюз который преобразовывает аудио-сигнал (голос) принятый присоединенной к нему радиостанцией в цифровые данные формата PCM, c дальнейшей передачей его по IP сети другим компонентам RoIP системы  и наоборот. В этой версии шлюз поддерживает  одно IP соединение.

ФР-101поставляется с бесплатной программой управления "Форком СФ".
Шлюз подключается по  НЧ (низко-частотнаму тракту) практически к любым радиостанциям, что позволяет расширять и модернизировать существующие радиосети используя имеющееся радиооборудование. Данное решение позволяет существенно экономить средства заказчика.

Имеет два режима работы активации приёма с радиостанции:

  • CORR
  • VOX

Он имеет два сквозных COM-порта. Их наличие позволяет переключать каналы на радиостанции в случае, если она поддерживает эту возможность или управлять устройствами вокруг точки связи.

RoIP шлюз ФР-101. Инструкция пользователя Скачать

С ценами на RoIP шлюз ФР-101 Вы можете ознакомиться здесь

Область применения:

  • Удаленное управление радиостанцией
  • Объединение 2-х зон радиосвязи в единую сеть (без передачи групповых вызовов)
  • Объединение нескольких радиосетей с помощью АРМ "Диспетчер" и программного модуля «Коммутация» (опция для АРМ Диспетчер)

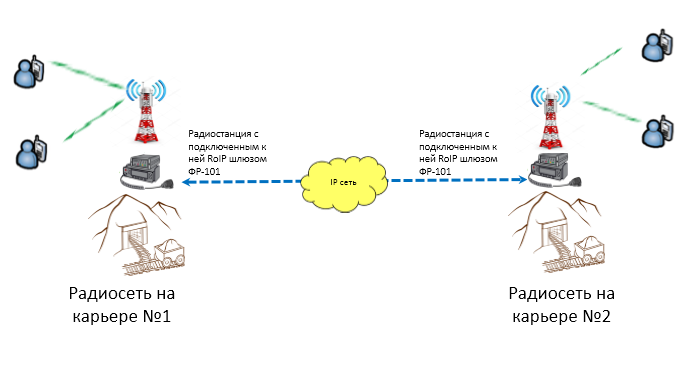

Схема работы при объединении 2-х радиосетей без диспетчеризации.

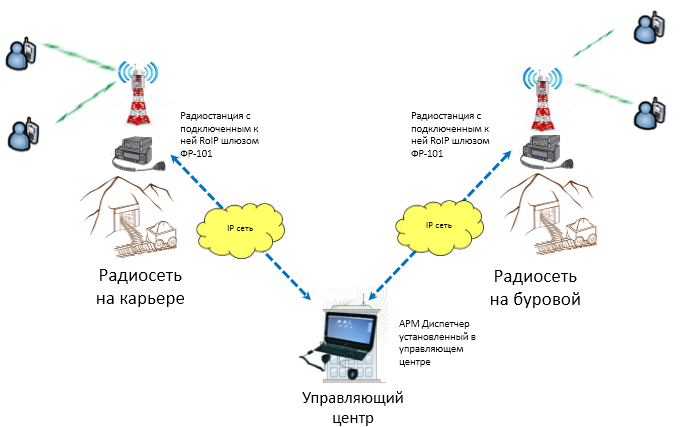

Схема работы  шлюзов ФР-101 и АРМ "Диспетчер". Количество шлюзов может быть более 2-х,и ограниченно только количеством радиосетей.

Настройка RoIP шлюза производится через веб-интерфейс или командную строку (telnet или RS232)

Общение через удаленную радиостанцию подключенную к шлюзу ФР-101 можно вести:

  • С помощью бесплатной программы Форком СФ
  • С помощью АРМ "Диспетчер". в этом случае возможна запись всех переговоров АРМ "Диспетчером", а так же переключение радиоканалов если радиостанция поддерживает эту возможность.
  • С помощью диспетчерских консолей КД-02 и КД-03. При использовании КД-03 возможно переключать на удаленной радиостанции каналы если радиостанция поддерживает эту возможность.
  • С помощью другого шлюза серии ФР и соединенной к нему радиостанцией.

Для удобства использования программ "АРМ Диспетчер" и Форком СФ мы предлагаем использовать гарнитуру КД-01М



Подключение RoIP шлюза ФР-101 к радиостанции производится с помощью специального кабеля сопряжения. При подключении шлюза ФР-101 к Цифровому Декодеру Голоса или к другому шлюзу возможно объединенить в одну радиосеть различные, несовместимые по цифровым стандартам радиостанции.

ПараметрЗначение
Входное сопротивление аудио входа.Балансный вход, 10кОм.
Входное сопротивление входов COR, AUX0, AUX1, AUX247 кОм
Входной уровень @ КНИ не более 0.1%От 100мВ до 2В.
Диапазон воспроизводимых частот20 Гц – 3600 Гц
Выходной уровень @ КНИ не более 0.1%От 100мВ до 2В.
Выходное сопротивление аудиовыход400 Ом
Разъем подключения к радиостанцииDB26, «мама»
Настройка/конфигурированиеWeb, telnet или RS232
Тип выходаОткрытый коллектор, подтяжка к +5В/100mA
Тип интерфейсаEthernet, разъем RJ-45
Напряжение переключения2.5 В
ЗащитаДо 10В
ПротоколыTCP, UDP, IP
Аудио кодекg.711 uLaw, GSM 6.10 FR
Напряжение переключения2.5 В
Разъем питанияCoaxial Jack 2.5 mm, «+» в центре.
Напряжение питания12В +-4В ток не более 0.5А
