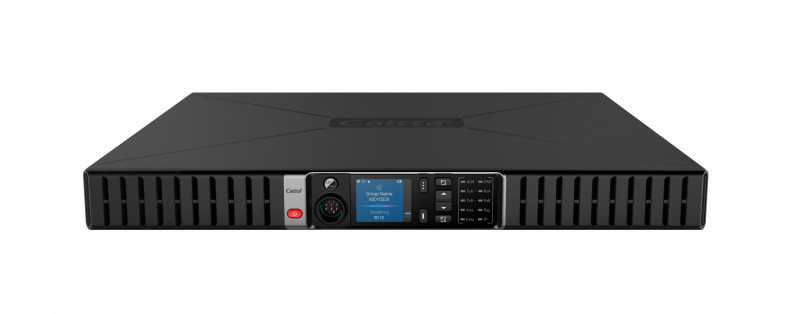

Ретранслятор Caltta PR900 VHF

Цифро-аналоговый ретранслятор ОВЧ диапазона (VHF) для построения систем радиосвязи TIER2 и Caltta ECS с поддержкой технологий ActiveLink, IP Connection

Цифровой ретранслятор стандарта DMR Tier II для увеличения зоны покрытия пользовательских радиостанций. Оснащен передатчиком мощностью до 50 Вт, работает в частотных диапазонах VHF 136-174 МГц. Для программирования доступно 1024 канала, для прошивки частот требуется кабель-программатор Caltta AP200 и программное обеспечение. Репитер совместим с аналоговым оборудованием, автоматически определяет тип сигнала, цифровой или аналоговый, и выбирает режим работы. Связь с другими ретрансляторами в сети радиосвязи осуществляется через IP-соединение. Устройство имеет информативный LED-дисплей с разрешением 320х240 пикселей и кнопки управления. Ретранслятор можно подключать к сети постоянного тока 220 В или к сети 13.6 В, например, в автомобиле. Корпус соответствует стандарту 1U, подходит для установки в стойку 19 дюймов.

Технические характеристики:

Цифровой протокол: ETSI TS102 361 -1, -2, -3
Частотный диапазон: VHF 136-174
Количество каналов: 1024
Шаг сетки частот: 12.5кГц 25кГц
Рабочий цикл: 100%
Напряжение питания: от ~100В до ~240В @ 50Гц 60Гц; =13.2В ±15%
Размер: 483мм × 44.5мм × 361.5мм
Вес: 8.5кг
Относительная стабильность частоты: ±0.5 ppm
Экран: 2.0″ TFT LCD, 320 × 240
Уровень низкой выходной мощности: 1Вт
Уровень высокой выходной мощности: 50Вт
Классы излучения в аналоговом режиме: 12.5кГц: 11K0F3E 25кГц: 16K0F3E
Классы излучения в цифровом режиме: 12.5кГц Data: 7K60FXD 12.5кГц Voice & Data: 07K60FXE
Внеполосное излучение: -36дБм@≤1ГГц -30дБм@>1ГГц
Максимальное значение модуляции: ±2.5кГц@12.5кГц ±5.0кГц@25кГц АЧХ звукового канала +1дБ ~ -3дБ
Искажения аудио: ≤3% (Типовое значение)
Чувствительность в аналоговом режиме: 0.22мкВ (12дБ SINAD)
Чувствительность в цифровом режиме: 0.22мкВ (5% BER)
Подавление интермодуляционных помех: 75дБ (TIA603D) 70дБ (ETSI)
Избирательность по соседнему каналу: 65дБ@12.5кГц / 70дБ@25кГц (TIA-603D) 65дБ@12.5кГц / 70дБ@25кГц (ETSI)
Подавление паразитных каналов: 80дБ (TIA603D) 80дБ (ETSI) ЧМ шумы и искажения -40дБ@12.5кГц -45дБ@25кГц
Внеполосное излучение: -57дБм АЧХ звукового канала +1дБ ~ -3дБ
Искажения аудио: ≤3% (Типовое значение)
Температура эксплуатации: от -30°C до +60°C
Температура хранения: от -40°С до +85°C
